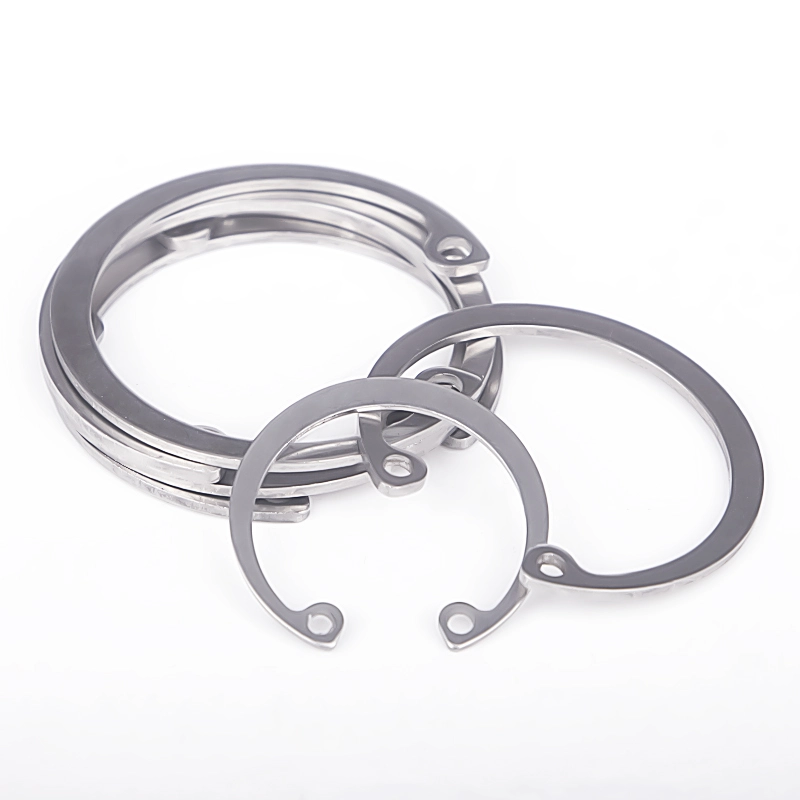

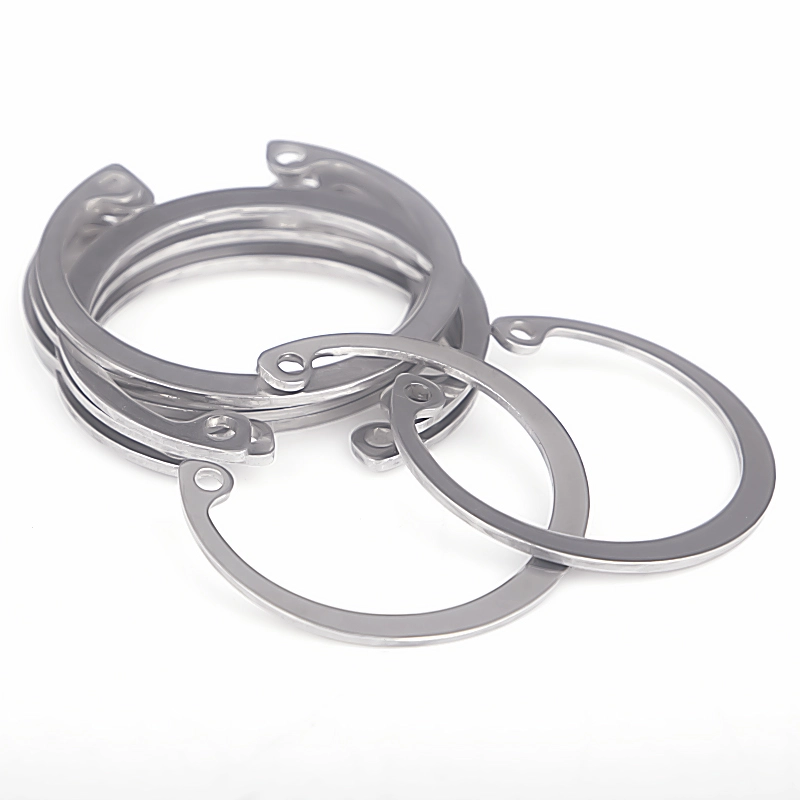

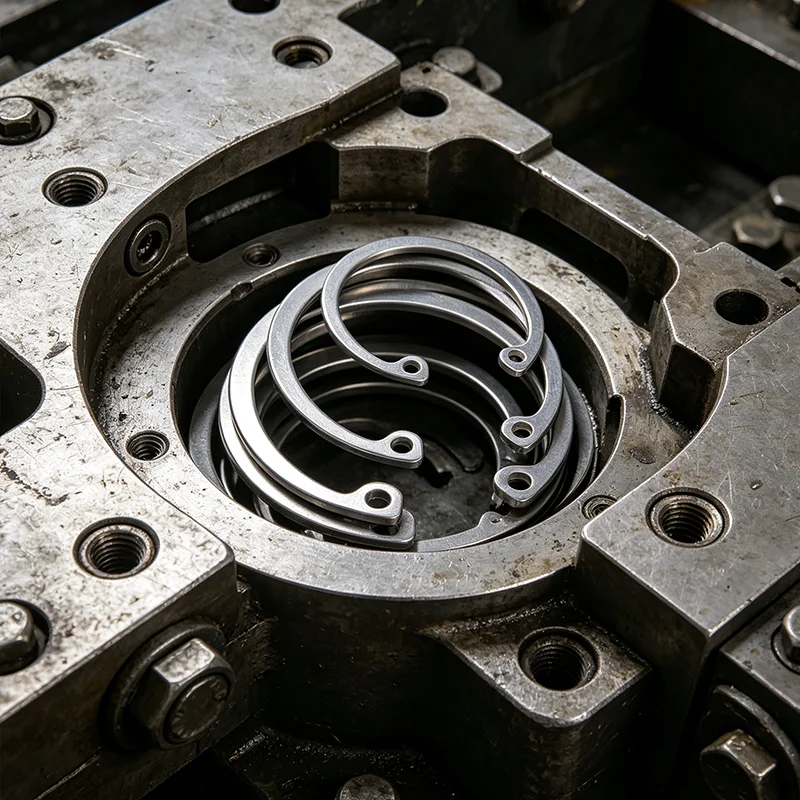

Внутреннее стопорное кольцо/отверстие из нержавеющей стали DIN 472
Высококачественное внутреннее стопорное кольцо / стопорное кольцо с отверстием из нержавеющей стали DIN 472 производства Wanluo в Китае изготавливается строго в соответствии с немецкими промышленными стандартами DIN и служит профессиональными эластичными крепежными деталями для позиционирования отверстий.
В отличие от внешних стопорных колец вала DIN 471 для зажима внешнего вала, внутреннее стопорное кольцо / стопорное кольцо с отверстием из нержавеющей стали DIN 472 от завода Wanluo имеет открывающуюся внутрь эластичную структуру, специально разработанную для зажима и ограничения канавок внутренних отверстий. Обладая надежными характеристиками упругого расширения и зажима, он встроен в прецизионные канавки отверстий для фиксации штифтов, подшипников, внутренних валов и встроенных компонентов, эффективно предотвращая выпадение внутренних деталей и осевое смещение под воздействием рабочей вибрации и нагрузки. Обладая компактной конструкцией, высокой точностью зажима и простотой сборки, это основной стандартный крепеж для встроенной механической сборки и прецизионного ограничения положения отверстия.
Проектирование конструкции изделия и процесс промышленного изготовления
Стопорные кольца с внутренним отверстием DIN 472 изготовлены из пружинной стали высокой чистоты и нержавеющей стали премиум-класса, обработанной прецизионной штамповкой, общей закалкой и отпуском, термической обработкой и тонкой обрезкой кромок. Уникальная конструкция, открывающаяся внутрь, и симметричные монтажные отверстия идеально подходят для профессиональных клещей для стопорных колец, обеспечивая быструю установку и демонтаж. Радиан внешнего круга и диаметр зажима точно откалиброваны для достижения полного контакта и плотного прилегания к стандартным канавкам внутреннего отверстия, что позволяет избежать ослабления зажима, смещения или выпадения. Общая толщина корпуса кольца одинакова, обладает превосходной упругой вязкостью и сопротивлением усталости, обеспечивая стабильные характеристики зажима после многократного расширения и длительной циклической работы без остаточной деформации или упругого разрушения. Гладкая поверхность без заусенцев эффективно защищает внутренний диаметр стенок отверстий и точно подогнанные детали от царапин и истирания, отвечая стандартам высокоточной механической сборки.
Параметр продукта
|
Параметр Элемент |
Подробная спецификация |
|
Название продукта |
DIN 472 Внутреннее стопорное кольцо, стопорное кольцо с отверстием, внутреннее стопорное кольцо |
|
Представительский стандарт |
DIN 472, стандарт ISO, стандарт GB, нестандартные размеры на заказ |
|
Доступный материал |
Нержавеющая сталь 304, 316L, высококачественная пружинная сталь, оцинкованная углеродистая сталь |
|
Диапазон размеров |
Диаметр отверстия φ8–100 мм, полные стандартные размеры, специальная апертура и толщина по индивидуальному заказу. |
|
Тип структуры |
Внутреннее эластичное кольцо, открывающееся внутрь, двойные монтажные отверстия, тип зажима с канавкой внутреннего отверстия. |
|
Технология обработки |
Прецизионная штамповка, термообработка, удаление заусенцев, калибровка упругости. |
|
Применимый объект |
Механические внутренние отверстия, отверстия подшипников, отверстия цилиндра и прецизионные встроенные канавки |
|
Обработка поверхности |
Травление и пассивация/оцинковка/черный оксид, защита от ржавчины и коррозии |
|
Механические свойства |
Стабильная эластичная сила зажима, защита от усталости, ослабление, долговечность и предельная производительность. |
|
Способ упаковки |
Влагостойкая внутренняя сумка + экспортная коробка, упаковка на поддоне для оптовых заказов |
|
Служба снабжения |
Точечная оптовая поставка, нестандартная индивидуализация, комплексная закупка смешанного крепежа |

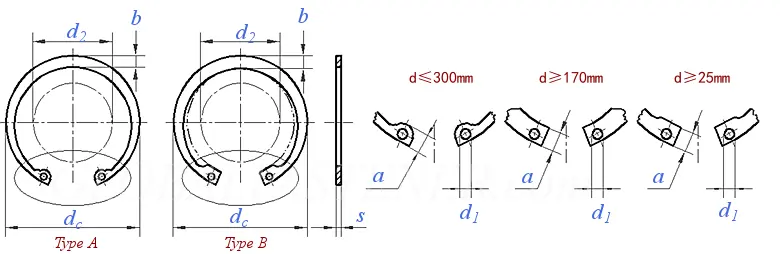

| Номинальный диаметр d① |
8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | Макс | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| мин | 0.75 | 0.75 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | ||
| dc | Номинальный размер | 8.7 | 9.8 | 10.8 | 11.8 | 13 | 14.1 | 15.1 | 16.2 | 17.3 | 18.3 | 19.5 | 20.5 | 21.5 | 22.5 | 23.5 | |
| Макс | 9.06 | 10.16 | 11.16 | 12.16 | 13.36 | 14.46 | 15.46 | 16.56 | 17.66 | 18.72 | 19.92 | 20.92 | 21.92 | 22.92 | 23.92 | ||
| мин | 8.6 | 9.7 | 10.7 | 11.7 | 12.9 | 14 | 15 | 16.1 | 17.2 | 18.17 | 19.37 | 20.37 | 21.37 | 22.37 | 23.37 | ||
| a | Макс | 2.4 | 2.5 | 3.2 | 3.3 | 3.4 | 3.6 | 3.7 | 3.7 | 3.8 | 3.9 | 4.1 | 4.1 | 4.2 | 4.2 | 4.2 | |
| b | ≈ | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.8 | 1.9 | 2.0 | 2.0 | 2.1 | 2.2 | 2.2 | 2.3 | 2.4 | 2.5 | |
| d1 | мин | 1.0 | 1.0 | 1.2 | 1.2 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 | 1.7 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | |
| d2 | 3.0 | 3.7 | 3.3 | 4.1 | 4.9 | 5.4 | 6.2 | 7.2 | 8.0 | 8.8 | 9.4 | 10.4 | 11.2 | 12.2 | 13.2 | ||
| за 1000шт ≈ кг | 0.14 | 0.15 | 0.18 | 0.31 | 0.37 | 0.42 | 0.52 | 0.56 | 0.60 | 0.65 | 0.74 | 0.83 | 0.90 | 1.00 | 1.10 | ||
| Номинальный диаметр d① |
24 | 25 | 26 | 28 | 30 | 31 | 32 | 34 | 35 | 36 | 37 | 38 | 40 | 42 | 45 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | Макс | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.75 | 1.75 | 1.75 | |
| мин | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.69 | 1.69 | 1.69 | ||
| dc | Номинальный размер | 25.9 | 26.9 | 27.9 | 30.1 | 32.1 | 33.4 | 34.4 | 36.5 | 37.8 | 38.8 | 39.8 | 40.8 | 43.5 | 45.5 | 48.5 | |
| Макс | 26.32 | 27.32 | 28.32 | 30.6 | 32.6 | 33.9 | 34.9 | 37 | 38.3 | 39.3 | 40.3 | 41.3 | 44.4 | 46.4 | 49.4 | ||
| мин | 25.69 | 26.69 | 27.69 | 29.85 | 31.85 | 33.15 | 34.15 | 36.25 | 37.55 | 38.55 | 39.55 | 40.55 | 43.11 | 45.11 | 48.11 | ||
| a | Макс | 4.4 | 4.5 | 4.7 | 4.8 | 4.8 | 5.2 | 5.4 | 5.4 | 5.4 | 5.4 | 5.5 | 5.5 | 5.8 | 5.9 | 6.2 | |
| b | ≈ | 2.6 | 2.7 | 2.8 | 2.9 | 3.0 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.9 | 4.1 | 4.3 | |
| d1 | мин | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| d2 | 14.8 | 15.5 | 16.1 | 17.9 | 19.9 | 20.0 | 20.6 | 22.6 | 23.6 | 24.6 | 25.4 | 26.4 | 27.8 | 29.6 | 32.0 | ||
| за 1000шт ≈ кг | 1.42 | 1.50 | 1.60 | 1.80 | 2.06 | 2.10 | 2.21 | 3.20 | 3.54 | 3.70 | 3.74 | 3.90 | 4.70 | 5.40 | 6.00 | ||
| Номинальный диаметр d① |
47 | 48 | 50 | 52 | 55 | 56 | 58 | 60 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | Макс | 1.75 | 1.75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| мин | 1.69 | 1.69 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | ||
| dc | Номинальный размер | 50.5 | 51.5 | 54.2 | 56.2 | 59.2 | 60.2 | 62.2 | 64.2 | 66.2 | 67.2 | 69.2 | 72.5 | 74.5 | 76.5 | 79.5 | |
| Макс | 51.6 | 52.6 | 55.3 | 57.3 | 60.3 | 61.3 | 63.3 | 65.3 | 67.3 | 68.3 | 70.3 | 73.6 | 75.6 | 77.6 | 80.6 | ||
| мин | 50.04 | 51.04 | 53.74 | 55.74 | 58.74 | 59.74 | 61.74 | 63.74 | 65.74 | 66.74 | 68.74 | 72.04 | 74.04 | 76.04 | 79.04 | ||
| a | Макс | 6.4 | 6.4 | 6.5 | 6.7 | 6.8 | 6.8 | 6.9 | 7.3 | 7.3 | 7.3 | 7.6 | 7.8 | 7.8 | 7.8 | 7.8 | |
| b | ≈ | 4.4 | 4.5 | 4.6 | 4.7 | 5.0 | 5.1 | 5.2 | 5.4 | 5.5 | 5.6 | 5.8 | 6.1 | 6.2 | 6.4 | 6.6 | |
| d1 | мин | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| d2 | 33.5 | 34.5 | 36.3 | 37.9 | 40.7 | 41.7 | 43.5 | 44.7 | 46.7 | 47.7 | 49.0 | 51.6 | 53.6 | 55.6 | 58.6 | ||
| за 1000шт ≈ кг | 6.10 | 6.70 | 7.30 | 8.20 | 8.30 | 8.70 | 10.5 | 11.1 | 11.2 | 12.4 | 14.3 | 16.0 | 16.5 | 18.1 | 18.8 | ||
| Номинальный диаметр d① |
78 | 80 | 82 | 85 | 88 | 90 | 92 | 95 | 98 | 100 | 102 | 105 | 108 | 110 | 112 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | Макс | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| мин | 2.43 | 2.43 | 2.43 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | ||
| dc | Номинальный размер | 82.5 | 85.5 | 87.5 | 90.5 | 93.5 | 95.5 | 97.5 | 100.5 | 103.5 | 105.5 | 108 | 112 | 115 | 117 | 119 | |
| Макс | 83.8 | 86.8 | 88.8 | 91.8 | 94.8 | 96.8 | 98.8 | 101.8 | 104.8 | 106.8 | 109.3 | 113.3 | 116.3 | 118.3 | 120.3 | ||
| мин | 81.96 | 84.96 | 86.96 | 89.96 | 92.96 | 94.96 | 96.96 | 99.96 | 102.96 | 104.96 | 107.46 | 111.46 | 114.46 | 116.46 | 118.46 | ||
| a | Макс | 8.5 | 8.5 | 8.5 | 8.6 | 8.6 | 8.6 | 8.7 | 8.8 | 9.0 | 9.2 | 9.5 | 9.5 | 9.5 | 10.4 | 10.5 | |
| b | ≈ | 6.8 | 7.0 | 7.0 | 7.2 | 7.4 | 7.6 | 7.8 | 8.1 | 8.3 | 8.4 | 8.5 | 8.7 | 8.9 | 9.0 | 9.1 | |
| d1 | мин | 3.0 | 3.0 | 3.0 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| d2 | 60.1 | 62.1 | 64.1 | 66.9 | 69.9 | 71.9 | 73.7 | 76.5 | 79.0 | 80.6 | 82.0 | 85.0 | 88.0 | 88.2 | 90.0 | ||
| за 1000шт ≈ кг | 20.4 | 22.0 | 24.0 | 25.3 | 28.0 | 31.0 | 32.0 | 35.0 | 37.0 | 38.0 | 55.0 | 56.0 | 60.0 | 64.5 | 72.0 | ||

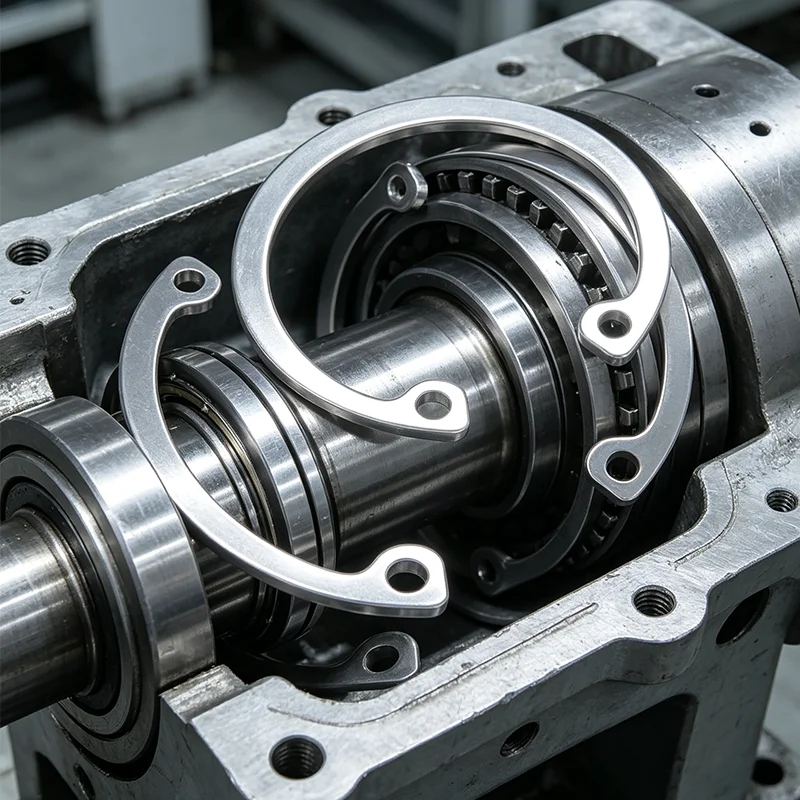

Основные преимущества продукта и сценарии межотраслевого применения
1. Профессиональная зажимная конструкция с внутренним отверстием идеально соответствует стандартным размерам канавок отверстий, обеспечивая равномерную упругую силу зажима по окружности, эффективно ограничивая осевое перемещение встроенных подшипников, валов и деталей штифтов, чтобы предотвратить отсоединение внутренних компонентов.
2. Строгий комплексный процесс термообработки повышает упругую стабильность и механическую прочность, гарантируя отсутствие упругой усталости, релаксации или разрушения после длительной вибрации и многократной сборки, обеспечивая долгосрочную точную предельную точность.
3. Симметричная конструкция с двумя отверстиями обеспечивает быструю установку и разборку расширения с помощью специальных плоскогубцев для стопорных колец, что значительно повышает эффективность производственной сборки и удобство последующего обслуживания оборудования, что подходит для крупномасштабного промышленного серийного производства.
4. Ультрагладкая поверхность без заусенцев защищает внутреннюю стенку отверстия и точно соответствующие детали от истирания и царапин, предотвращая повреждение сборки и дрожание оборудования, обеспечивая стабильную работу прецизионных механических конструкций.
5. Разнообразные решения по обработке материалов и поверхности адаптируются к множеству рабочих сценариев и широко используются в гидравлических пневматических компонентах, прецизионных автомобильных деталях, бытовой технике, оборудовании автоматизации и конструкциях ограничения положения отверстий в машиностроении.
Часто задаваемые вопросы
Вопрос 1: Какова основная цель стопорного кольца DIN 472?
A1: DIN 472 представляет собой стопорное кольцо с внутренним отверстием, устанавливаемое внутри предварительно открытых отверстий и врезанное в канавки отверстий. Используется для фиксации и ограничения встроенных подшипников, валов и цилиндрических деталей во избежание осевого выпадения и смещения внутренних компонентов.
Вопрос 2: Основные различия между DIN 472 и DIN 471?
A2: DIN 471 — внешнее стопорное кольцо для наружного зажима вала с отверстием наружу; DIN 472 — внутреннее стопорное кольцо для внутреннего зажима отверстия с отверстием внутрь. Оба имеют противоположные направления структурных напряжений и совершенно невзаимозаменяемы, образуя полный набор ограничительных креплений вала и отверстия.
Вопрос 3: Легко ли деформировать стопорное кольцо DIN 472 во время установки?
A3: Нет. В нашей продукции используется профессиональная закалочная обработка пружинной стали, обеспечивающая высокую прочность и жесткость. Стандартная установка расширения инструмента не приведет к остаточной деформации, а стопорное кольцо может быстро восстановиться до стандартного размера для плотного зажима.
В4: Какие сценарии подходят для DIN 472?
A4: Он широко применим ко всем сценариям ограничения встроенных отверстий, таким как отверстия гидравлических клапанов, отверстия подшипников двигателя, отверстия для сборки оборудования, детали цилиндров, отверстия для прецизионных инструментов и автоматизированные механические конструкции для фиксации внутренней полости.
В5: Могут ли быть предоставлены индивидуальные нестандартные стопорные кольца с отверстиями?
А5: Да. Мы поддерживаем настройку специального внутреннего и внешнего диаметра, толщины, размера канавки и антикоррозионной обработки поверхности для удовлетворения индивидуальных предельных требований для особых положений механических отверстий.
