Нержавеющая сталь DIN 471 Внешнее стопорное кольцо

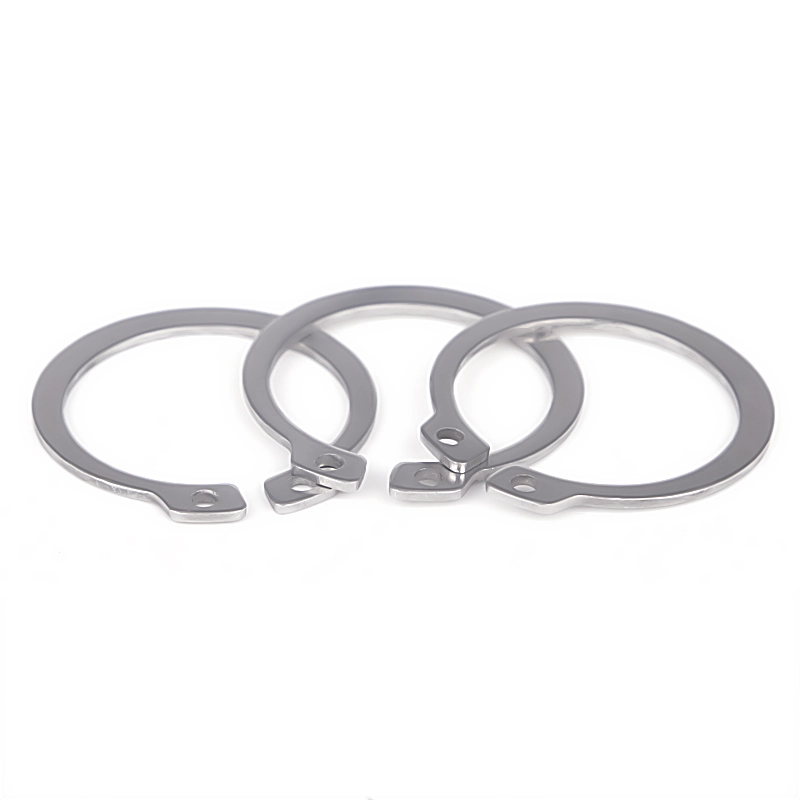

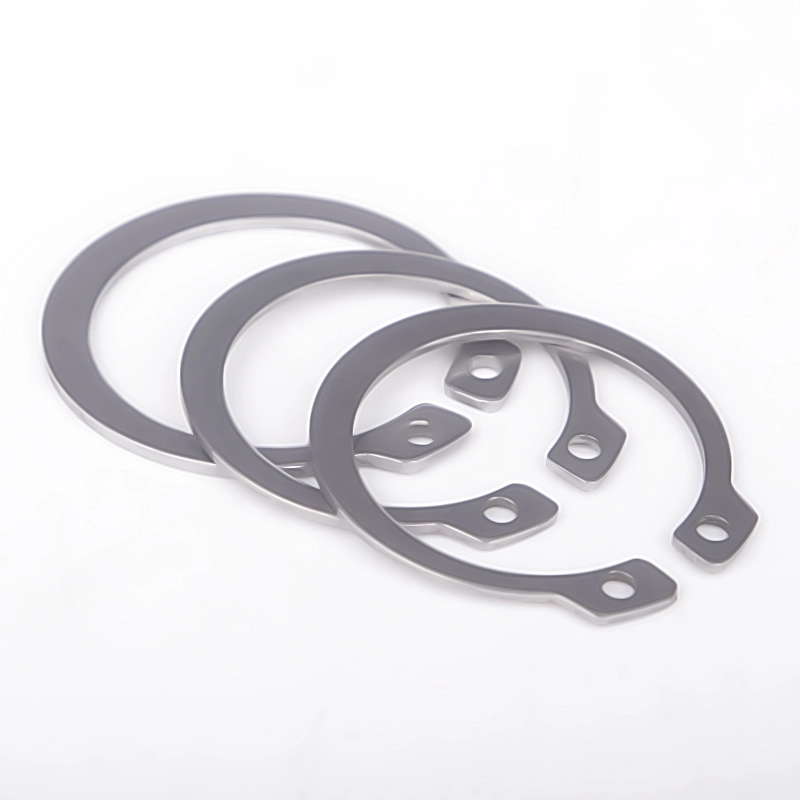

Высококачественная фабрика Wanluo из нержавеющей стали DIN 471. Внешние стопорные кольца производятся строго в соответствии с немецкими промышленными стандартами DIN и относятся к прецизионным эластичным крепежным деталям, специально разработанным для фиксации вала.

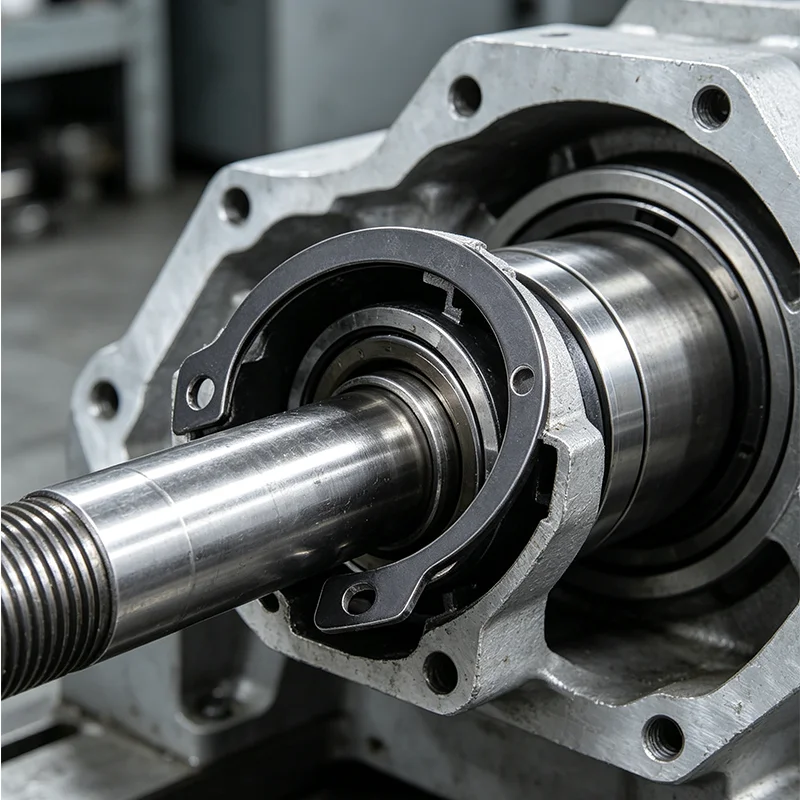

В отличие от шайб, используемых для подшипников давления и предотвращения ослабления, внешнее стопорное кольцо из нержавеющей стали DIN 471 имеет структуру открытого эластичного кольца, наносимого исключительно на наружную кольцевую канавку вращающихся и неподвижных валов. Благодаря точной упругой усадке и характеристикам возврата его можно быстро установить в канавку вала для реализации осевого ограничения, эффективно предотвращая осевое скольжение и падение подшипников, шестерен, втулок и других частей вала во время механической работы. Это незаменимый стандартный крепеж для сборки механической трансмиссии, отличающийся простотой установки, высокой точностью зажима и долговременным стабильным ограничительным эффектом.
Проектирование основных компонентов и стандартизированная технология обработки
Стопорные кольца наружного вала DIN 471 изготовлены из высококачественного сырья из пружинной и нержавеющей стали, обработанного прецизионной штамповкой, комплексной закалкой и отпуском, термообработкой и отделкой кромок. Стандартный открытый зазор и зарезервированные установочные отверстия идеально подходят для профессиональных клещей для стопорных колец и обеспечивают быструю сборку и разборку. Внутренний диаметр и радиан точно откалиброваны, чтобы обеспечить плотную посадку со стандартными канавками вала, отсутствие ослабления зажима или чрезмерного отклонения при затяжке. Корпус кольца в целом имеет одинаковую толщину и превосходную упругую вязкость, стабильную усадку и характеристики возврата в исходное положение, поэтому после многократной разборки и длительной работы с вибрацией нелегко вызвать упругую усталость, остаточную деформацию или разрушение. Гладкая внешняя кромка без заусенцев предотвращает появление царапин на соответствующих деталях, а общая прочность конструкции соответствует промышленным требованиям по предельным нагрузкам.
Параметр продукта
|
Параметр Элемент |
Подробная спецификация |
|
Название продукта |
DIN 471 Наружное стопорное кольцо, стопорное кольцо вала, наружное стопорное кольцо |
|
Представительский стандарт |
DIN 471, стандарт ISO, стандарт GB, нестандартные размеры на заказ. |
|
Доступный материал |
Нержавеющая сталь 304, 316L, высококачественная пружинная сталь, оцинкованная углеродистая сталь |
|
Диапазон размеров |
Диаметр вала φ3–100 мм, полные стандартные размеры, специальная апертура и толщина по индивидуальному заказу. |
|
Тип структуры |
Внешнее открытое упругое кольцо, конструкция с двойным монтажным отверстием, тип зажима с канавкой вала |
|
Технология обработки |
Прецизионная штамповка, термообработка, удаление заусенцев, калибровка упругости. |
|
Применимый объект |
Стандартные вращающиеся валы, валы-шестерни, валы-подшипники и детали цилиндрического вала |
|
Обработка поверхности |
Травление и пассивация/оцинковка/черный оксид, защита от ржавчины и коррозии |
|
Механические свойства |
Сильная эластичная прочность, защита от усталости, защита от падения, стабильная сила зажима. |
|
Способ упаковки |
Влагостойкая внутренняя сумка + экспортная коробка, упаковка на поддоне для оптовых заказов |
|
Служба снабжения |
Точечная оптовая поставка, нестандартная индивидуализация, комплексная закупка смешанного крепежа |

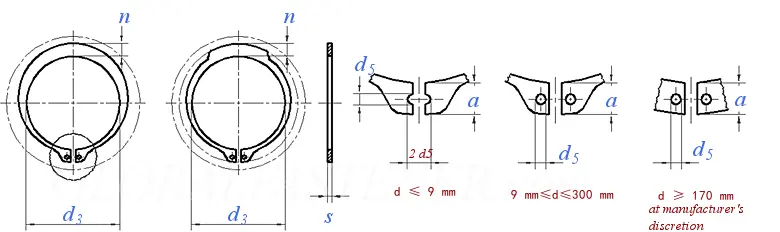

| Номинальный диаметр d |
3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | Макс | 0.4 | 0.4 | 0.6 | 0.7 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| мин | 0.35 | 0.35 | 0.55 | 0.65 | 0.75 | 0.75 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | ||
| d3 | Макс | 2.74 | 3.74 | 4.74 | 5.64 | 6.56 | 7.46 | 8.46 | 9.4 | 10.3 | 11.1 | 12 | 13 | 13.9 | 14.8 | 15.8 | |
| мин | 2.55 | 3.55 | 4.55 | 5.45 | 6.32 | 7.22 | 8.22 | 8.94 | 9.84 | 10.64 | 11.54 | 12.54 | 13.44 | 14.34 | 15.34 | ||
| d5 | мин | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | |
| a | Макс | 1.9 | 2.2 | 2.5 | 2.7 | 3.1 | 3.2 | 3.3 | 3.3 | 3.3 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | |
| n | ≈ | 0.8 | 0.9 | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.8 | 1.8 | 1.8 | 2 | 2.1 | 2.2 | 2.2 | 2.3 | |
| за 1000 шт. ≈ кг | 0.017 | 0.022 | 0.066 | 0.084 | 0.121 | 0.158 | 0.300 | 0.340 | 0.410 | 0.500 | 0.530 | 0.640 | 0.670 | 0.700 | 0.820 | ||
| Номинальный диаметр d |
18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 29 | 30 | 32 | 34 | 35 | 36 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | Макс | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.75 | |
| мин | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.69 | ||
| d3 | Макс | 16.6 | 17.6 | 18.63 | 19.63 | 20.63 | 22.41 | 23.41 | 24.41 | 26.11 | 27.11 | 28.11 | 29.81 | 31.75 | 32.45 | 33.45 | |
| мин | 16.14 | 17.14 | 18.08 | 19.08 | 20.08 | 21.78 | 22.78 | 23.78 | 25.48 | 26.48 | 27.48 | 29.18 | 31 | 31.7 | 32.7 | ||
| d5 | мин | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | |
| a | Макс | 3.9 | 3.9 | 4 | 4.1 | 4.2 | 4.4 | 4.4 | 4.5 | 4.7 | 4.8 | 5 | 5.2 | 5.4 | 5.6 | 5.6 | |
| n | ≈ | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 3 | 3 | 3.1 | 3.2 | 3.4 | 3.5 | 3.6 | 3.8 | 3.9 | 4 | |
| за 1000 шт. ≈ кг | 1.11 | 1.22 | 1.30 | 1.42 | 1.50 | 1.77 | 1.90 | 1.96 | 2.92 | 3.2 | 3.31 | 3.54 | 3.8 | 4.00 | 5.00 | ||
| Номинальный диаметр d |
38 | 40 | 42 | 45 | 48 | 50 | 52 | 55 | 56 | 58 | 60 | 62 | 63 | 65 | 68 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | Макс | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | |
| мин | 1.69 | 1.69 | 1.69 | 1.69 | 1.69 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 2.43 | 2.43 | ||
| d3 | Макс | 35.45 | 36.89 | 38.89 | 41.89 | 44.89 | 46.19 | 48.19 | 51.26 | 52.26 | 54.26 | 56.26 | 58.26 | 59.26 | 61.26 | 63.96 | |
| мин | 34.7 | 35.6 | 37.6 | 40.6 | 43.6 | 44.9 | 46.9 | 49.7 | 50.7 | 52.7 | 54.7 | 56.7 | 57.7 | 59.7 | 62.4 | ||
| d5 | мин | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | |
| a | Макс | 5.8 | 6 | 6.5 | 6.7 | 6.9 | 6.9 | 7 | 7.2 | 7.3 | 7.3 | 7.4 | 7.5 | 7.6 | 7.8 | 8 | |
| n | ≈ | 4.2 | 4.4 | 4.5 | 4.7 | 5 | 5.1 | 5.2 | 5.4 | 5.5 | 5.6 | 5.8 | 6 | 6.2 | 6.3 | 6.5 | |
| за 1000 шт. ≈ кг | 5.62 | 6.03 | 6.50 | 7.50 | 7.90 | 10.2 | 11.1 | 11.4 | 11.8 | 12.6 | 12.9 | 14.3 | 15.9 | 18.2 | 21.8 | ||
| Номинальный диаметр d |
70 | 72 | 75 | 78 | 80 | 82 | 85 | 88 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | Макс | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |
| мин | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 3.9 | 3.9 | 3.9 | 3.9 | ||
| d3 | Макс | 65.96 | 67.96 | 70.96 | 73.96 | 74.96 | 76.96 | 79.96 | 83.04 | 85.04 | 90.04 | 95.04 | 98.54 | 103.54 | 108.54 | 113.54 | |
| мин | 64.4 | 66.4 | 69.4 | 72.4 | 73.4 | 75.4 | 78.4 | 81.2 | 83.2 | 88.2 | 93.2 | 96.7 | 101.7 | 106.7 | 111.7 | ||
| d5 | мин | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| a | Макс | 8.1 | 8.2 | 8.4 | 8.6 | 8.6 | 8.7 | 8.7 | 8.8 | 8.8 | 9.4 | 9.6 | 9.9 | 10.1 | 10.6 | 11 | |
| n | ≈ | 6.6 | 6.8 | 7 | 7.3 | 7.4 | 7.6 | 7.8 | 8 | 8.2 | 8.6 | 9 | 9.3 | 9.6 | 9.8 | 10.2 | |
| за 1000 шт. ≈ кг | 22.0 | 22.5 | 24.6 | 26.2 | 27.3 | 31.2 | 36.4 | 41.2 | 44.5 | 49 | 53.7 | 80 | 82 | 84 | 86 | ||
Выдающиеся преимущества продукта и универсальная адаптация к рабочим условиям
1. Профессиональная конструкция внешнего зажима вала идеально соответствует стандартным канавкам вала, обеспечивая равномерную и стабильную упругую силу зажима, эффективно ограничивая осевое смещение частей вала и решая проблему выпадения компонентов, вызванную вибрацией и вращением оборудования.
2. Высокоточный комплексный процесс термообработки обеспечивает стопорному кольцу отличное упругое восстановление и противоусталостные характеристики. Он сохраняет стабильную эластичность после многократного расширения и сжатия, не расслабляется и не выходит из строя во время длительной работы на высоких скоростях.
3. Зарезервированные двойные установочные отверстия взаимодействуют со специальными плоскогубцами для стопорных колец, обеспечивая быструю сборку и разборку, что значительно повышает эффективность обслуживания оборудования и замены компонентов, подходит для серийной промышленной сборки.
4. Гладкая обработка без заусенцев защищает валы и соответствующие детали от царапин и истирания во время установки и эксплуатации, обеспечивая точность сборки и срок службы компонентов трансмиссии.
5. Множество вариантов обработки материалов и поверхностей адаптируются к различным рабочим условиям и широко используются в механическом оборудовании, автомобильных деталях, электроприборах, гидравлических пневматических компонентах и автоматизированных трансмиссионных системах.
Часто задаваемые вопросы
Вопрос 1: Для чего используется внешнее стопорное кольцо из нержавеющей стали DIN 471?
A1: DIN 471 — это внешнее стопорное кольцо для валов, которое в основном устанавливается на наружную канавку механических валов для фиксации подшипников, шестерен, втулок вала и других деталей, предотвращает осевое скольжение и падение, обеспечивая точный предел вращающихся компонентов вала.
Вопрос 2: В чем разница между стопорными кольцами DIN 471 (вал) и DIN 472 (отверстие)?
A2: DIN 471 — внешнее стопорное кольцо для установки вала, зажимающее внешний круг вала; DIN 472 — внутреннее стопорное кольцо для установки в отверстие, зажимающее внутреннюю стенку отверстия. Эти две структуры противоположны и не взаимозаменяемы.
В3: потеряет ли стопорное кольцо эластичность после длительного использования?
A3: Наши стопорные кольца DIN 471 проходят строгую закалку и отпуск, имеют стабильные эластичные характеристики и высокую устойчивость к усталости. В стандартных условиях работы он не будет ослаблен или недействителен, что обеспечивает долгосрочную стабильность пределов.
В4: Требуются ли для установки профессиональные инструменты?
А4: Да. Для установки расширения рекомендуется использовать подходящие плоскогубцы для стопорных колец, чтобы избежать искусственной деформации и разрушения, обеспечивая плотную посадку и стабильный ограничивающий эффект после установки.
В5: Можете ли вы изготовить нестандартные стопорные кольца по индивидуальному заказу?
А5: Да. Мы поддерживаем настройку специального наружного диаметра, толщины, размера канавок и обработки поверхности с высокой коррозионной стойкостью для удовлетворения предельных требований специальных механических компонентов вала.
