Невыпадающий крепежный винт с цилиндрической головкой и шлицем

Параметр продукта

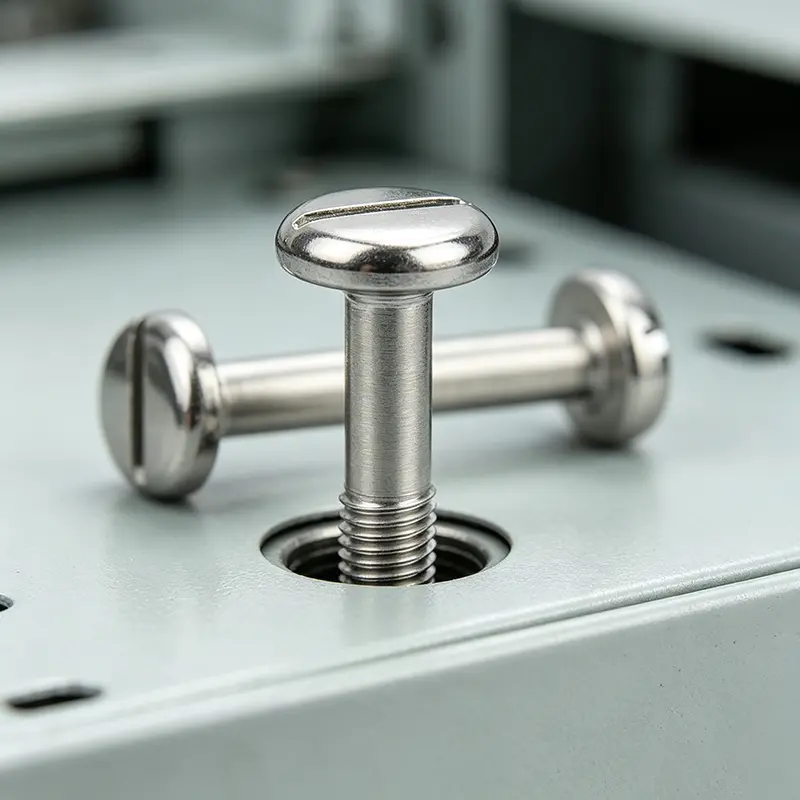

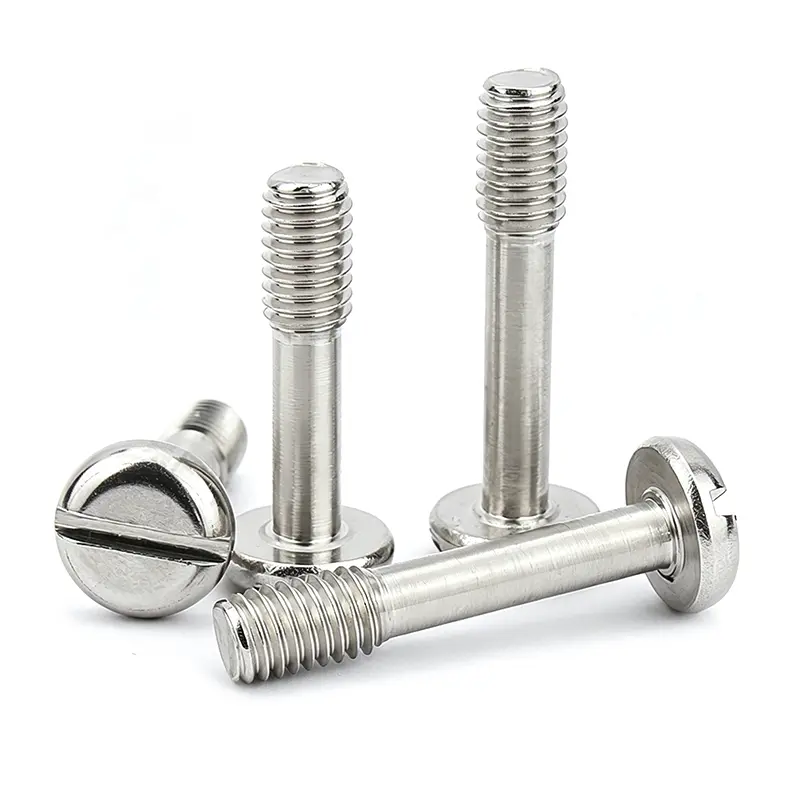

Структурный принцип защиты от падения с частичным хвостовиком

Основная ценность стопорного винта с полукруглой головкой и прорезью заключается в его особой конструкции с частичной резьбой, которая решает практическую проблему, связанную с потерей мелких винтов во время многократной разборки. Средняя часть корпуса винта сохраняет гладкий хвостовик без резьбы; только хвостовой сегмент несет машинную резьбу. При отвинчивании, когда резьба полностью выходит из ответной гайки, гладкий хвостовик скользит внутрь отверстия компонента, а цилиндрическая головка ограничивает ход наружу, поэтому винт не может отделиться и выпасть из узла. Операторы могут открывать крышки и панели, не беспокоясь о неуместных или потерянных мелких застежках. Широкая цилиндрическая головка обеспечивает достаточную площадь контакта для распределения напряжения сжатия и предотвращения образования вмятин на поверхности. Привод с прямым шлицем позволяет выполнять простые операции с плоской отверткой, не требуя специального инструмента, и идеально подходит для часто обслуживаемых корпусов и крышек.

Характеристики материала из нержавеющей стали для многократного использования

Эти устойчивые к падению винты изготовлены из нержавеющей стали 304/316, выбранной для частой разборки. Материал уравновешивает твердость поверхности и пластичность, сопротивляясь износу шлицевой головки после многих циклов отвертки. Хорошая коррозионная стойкость позволяет работать в условиях шкафного оборудования, включая влажность в помещении, влажный воздух на открытом воздухе и условия легкого солевого тумана. Пассивационная обработка стабилизирует антиокислительные свойства поверхности, предотвращая заедание резьбы и набухание ржавчины. Как резьбовая зона, так и гладкий хвостовик сохраняют стабильную размерную стабильность от партии к партии, гарантируя, что хвостовик свободно скользит внутри монтажных отверстий без заедания, а зацепление резьбы остается надежным при повторяющихся циклах затягивания-ослабления.

Прецизионная обработка стопорного винта с неполной резьбой

На производстве строго контролируются два ключевых параметра: эффективная длина сегмента резьбы и диаметр гладкого хвостовика. Пруток подвергается токарной обработке для формования цилиндрических головок, фрезерования пазов, чистовой обработки диаметра хвостовика и накатки резьбы. В процессе накатки резьбы создаются полные, гладкие профили резьбы для надежного сопряжения. Граница перехода между гладким хвостовиком и резьбой точно располагается в соответствии с требованиями заказчика, что напрямую определяет максимальный ход ослабления невыпадающего винта. Каждая готовая деталь проходит тщательный контроль резьбового калибра, проверку диаметра хвостовика и проверку геометрии пазов. Постоянство размеров гарантирует, что винты плавно скользят в сопрягаемых отверстиях, не застревая, сохраняя при этом эффект ограничения падения.

Сборка невыпадающей конструкции и замечания по практическому использованию

Крепежные винты с полукруглой головкой и прорезями специально созданы для сборок, в которых винт должен оставаться прикрепленным к одному компоненту после ослабления. Монтажное отверстие на крышке должно иметь такой размер, чтобы свободно проходить через гладкий хвостовик и при этом упираться в круглую головку. Не прилагайте чрезмерных усилий во время установки; чрезмерное усилие может привести к повреждению головки паза или деформации поверхности панели. Данная застежка предназначена для многократных операций открывания-закрывания; он не предназначен для соединений с высокой вибрацией и тяжелыми нагрузками. При проектировании сборки подтвердите необходимое расстояние свободного хода, чтобы оно соответствовало соотношению длин гладкого хвостовика и резьбовой части. Избегайте приложения внешней тянущей силы к ослабленному винту, поскольку это может повредить переходную часть головки к хвостовику.

Персонализация специальных размеров и поддержка поставок больших объемов заказов

Поскольку характеристики стопорного винта во многом зависят от соотношения длины хвостовика к резьбе, мы предлагаем целевую разработку по индивидуальному заказу с учетом требований конкретного проекта. Мы можем отрегулировать длину гладкого хвостовика, длину сегмента резьбы, общую длину винта и размеры головки, чтобы удовлетворить различные потребности в толщине панели и перемещениях. Стандартные размеры имеются на складе для быстрой отправки образцов и выполнения заказов небольшими партиями. Крупнообъемные проектные заказы поддерживаются стабильной мощностью серийного производства. Отчеты о проверке размеров могут быть предоставлены для входной проверки качества. Клиентам-производителям оборудования доступна OEM-лазерная маркировка и экспортная упаковка.
